用途和特點 |
螺帶臥式混合機廣泛應用于食品、醫藥、化工、塑料、染料和化妝品等行業的物料混合生產。可進行固—固（粉料與粉料）混合，固—液（粉料與液體）混合。特別適用于粘性或有凝聚性粉粒體物料的混合，以及粉粒物料中添加較多液體（或糊狀物料）的混合。該機具有混合速度快、精度高、無混合盲區、填裝系數大、運轉平穩、密封操作、無環境污染、出料迅速、干凈、不留剩余物料，使用、維護、修理方便等特點。
|
結構
|
該機型為臥式筒體，單軸多條螺帶對稱分布結構。混合機筒體為Ｕ型（或圓筒形），在頂蓋或筒體上部有進料口，根據用戶需要其上可裝噴霧加液裝置。筒體內裝有單軸轉子，轉子是由軸、橫撐及螺帶組成，螺帶有雙層和三層之分。筒體底部中央裝有出料裝置（出料裝置分手動出料和氣動出料）一般為手動出料（注：氣動出料訂貨時說明，另加價）。
該機亦可制成冷熱夾套型，可進行真空混合干燥作業（注：訂貨時說明，另加價）。

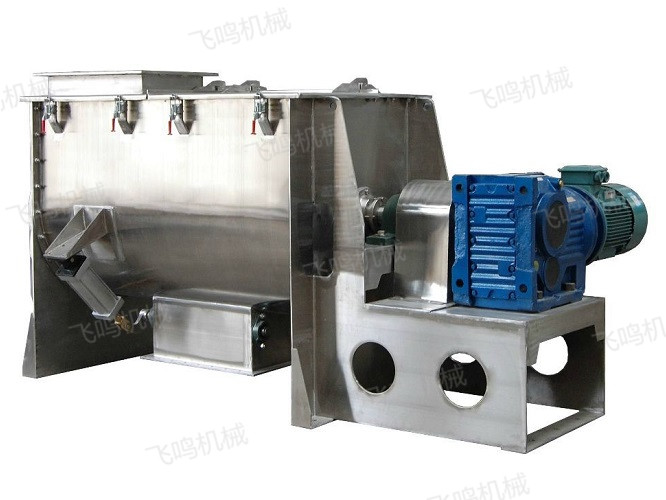

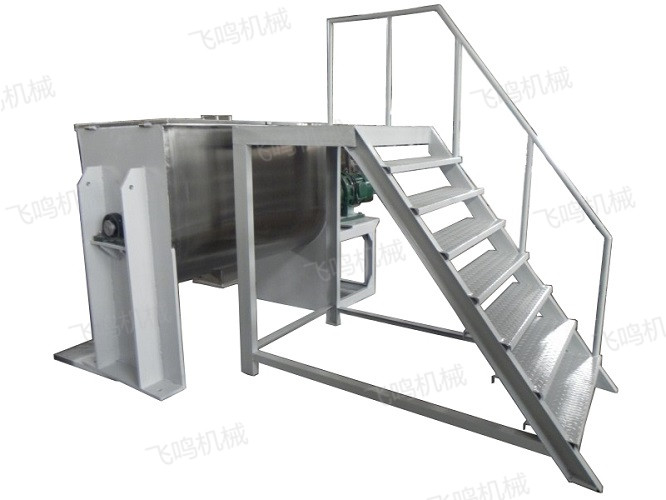

SYLW型螺帶臥式混合機如上右圖示：
|
工作原理
|
在直聯減速機的驅動下，混合機轉子以定向旋轉，在旋轉的過程中，螺帶一方面把物料推著沿軸向移動，一方面把物料帶起拋向螺帶前上方，而外層螺帶使物料總是向筒體中間運動，內層螺帶則使物料由中間向兩端運動，這樣物料在運動中形成了二個循環物流，在反復循環流動的過程中，物料便得到了充分的混合。  |
技術參數
|
臥式螺帶混合機技術參數表型號SYLW型規格(m3)0.5123456810121520裝載系數0.4～0.6裝機功率kw5.5111518.52230374555557575主軸轉速(轉/分鐘)664141333326262620201717進料口尺寸(mm)Φ500Φ450/Φ350Φ500/2-Φ350Φ500/2-Φ350Φ500/2-Φ350Φ500/2-Φ350Φ500/2-Φ350Φ500/2-Φ350Φ500/2-Φ350Φ500/2-Φ350Φ500/2-Φ350Φ500/2-Φ350出料口尺寸(mm)300×40500×90500×90500×90500×90500×90500×90500×90500×90500×90500×90500×90外形尺寸(mm)長L167219702480288030263518390543984500448653635670寬W114214371561189519471945168319602070225022502450高H130015001830208322352233228631502667273730703497設備重量kg955140025003300360046205300680089029520995011140
|
使用與維護 |
◆主軸應按規定方向旋轉，不得反轉。
◆設備運轉時，不得有大于5mm的硬性異物進入機內，否則應停機排除。在運轉中若發現有金屬碰擊、摩擦等異常聲響，應及時停機檢查排除。
◆作固—液混合時應先運轉，后噴液，噴液完畢后，繼續運轉混合3～5分鐘即可。
◆一次物料混合時間一般約5～8分鐘。特殊物料混合時間需用戶試驗確定。
◆混合物料的粒度為20～1400目；噴液量可根據物料的吸附性能及用戶的生產工藝要求而定。
◆使用中應定期對減速器及軸承更換潤滑油。減速器的潤滑沒牌號按減速器說明書要求進行。主軸軸承用復合鋰基潤滑脂。
◆軸端密封采用填料密封。密封材料一般為油浸石棉，使用中若發現有少量滲漏應調緊填實箱蓋壓緊螺栓。 |
